• 概述

  JZ-7Y-201XMT分位合位電源監視繼電器主要用于開關合位監視、跳位監視、電源監視、斷路器監視。JZ-7Y-201XMT工作電流小，能監視開關、斷路器且工作電壓通用性強，適用干交流50Hz和60Hz，且返回系數高、功耗低、抗干擾性能好。

  JZ-7Y-201XMT主要特點

  ■采用高性能密封進口元器件，具有防潮、防塵、不斷線、可靠性高。
  ■動作電壓準確、返回系數高、無抖動、功耗低、多個接點同時動作或返回可控性高。
  ■JZ-7Y-201XMT繼電器動作后有燈光指示、有電源指示。
  ■繼電器的電氣壽命和機械壽命長。
  ■絕緣耐壓水平高。觸點接觸電阻小。
  ■抗干擾特性好，可適用于強干擾或電源電壓質量很差的場所。

  JZ-7Y-201XMT觸點形式及動作時間

  型號	觸點形式	延時時間	額定電壓
  JZ-7Y-201XMT	2轉換	固定延時40mS左右	DC：48V、110V、220V
  JZ-7Y-203XMT	2常開2轉換	固定延時40mS左右	DC：48V、110V、220V
  JZ-7Y-204XMT	2常開2常閉	固定延時40mS左右	DC：48V、110V、220V
  JZ-7Y-35XMT	2常開2常閉	固定延時40mS左右	DC：48V、110V、220V
  JZ-7Y-37XMT	2常開2轉換	固定延時40mS左右	DC：48V、110V、220V
  JZ-7Y-38XMT	2轉換	固定延時40mS左右	DC：48V、110V、220V
  JZ-7GY-S002XMT	2轉換	固定延時40mS左右	DC：48V、110V、220V
  JZ-7J-201XMT	2轉換	固定延時40mS左右	AC：48V、110V、220V
  JZ-7J-203XMT	2常開2轉換	固定延時40mS左右	AC：48V、110V、220V
  JZ-7J-204XMT	2常開2常閉	固定延時40mS左右	AC：48V、110V、220V
  JZ-7J-35XMT	2常開2常閉	固定延時40mS左右	AC：48V、110V、220V
  JZ-7J-37XMT	2常開2轉換	固定延時40mS左右	AC：48V、110V、220V
  JZ-7J-38XMT	2轉換	固定延時40mS左右	AC：48V、110V、220V
  JZ-7GJ-S002XMT	2轉換	固定延時40mS左右	AC：48V、110V、220V
  JZS-7/243XMT	2常開2轉換	可調延時15mS~0.5S	AC/DC：48V、110V、220V
  JZS-7/244XMT	2常開2常閉	可調延時15mS~0.5S	AC/DC：48V、110V、220V
  JZS-7/241XMT	2轉換	可調延時15mS~0.5S	AC/DC：48V、110V、220V
  JZS-7/2411XMT	4常閉	可調延時15mS~0.5S	AC/DC：48V、110V、220V
  JZS-7/343XMT	2常開2轉換	可調延時15mS~0.5S	AC/DC：48V、110V、220V
  JZS-7/344XMT	2常開2常閉	可調延時15mS~0.5S	AC/DC：48V、110V、220V
  JZS-7/348XMT	2轉換	可調延時15mS~0.5S	AC/DC：48V、110V、220V
  JZS-7G-42XMT	2轉換	可調延時15mS~0.5S	AC/DC：48V、110V、220V

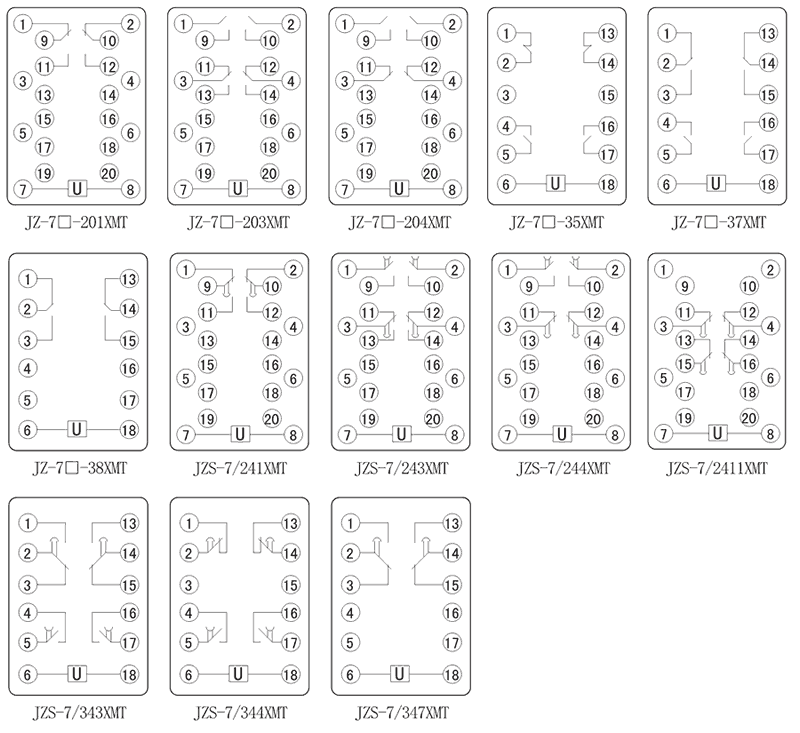

  接線圖



  JZ-7Y-201XMT技術參數

  額定參數
  直流額定電壓	48V、110V、220V可選
  交流額定電壓	48V、110V、220V可選
  直流動作電壓	≤70%額定電壓
  交流動作電壓	≤80%額定電壓
  延時時間	固定延時40mS左右、可調延時15mS~0.5S
  功耗	≤10W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米
