JY-7DB/3過電壓繼電器

文章類別：JY-7D型直流電壓繼電器

文章概述

產品型號：JY-7DB/3
功能類型：過電壓繼電器
返回系數：0.94~0.97
返回時間：小于27ms

詢價留言

產品詳情
產品分類
相關文章
項目業績

概述

JY-7DB/3電壓繼電器為有輔助電源直流電壓繼電器，用于發電機，變壓器，輸電線路的繼電保護裝置中作為過壓或欠壓的閉鎖啟動元件。JY-7DB/3采用集成電路靜態型繼電壓電器，具有精度高、功耗小、動作時間短、返回系數高、整定直觀方便、范圍寬等特點。

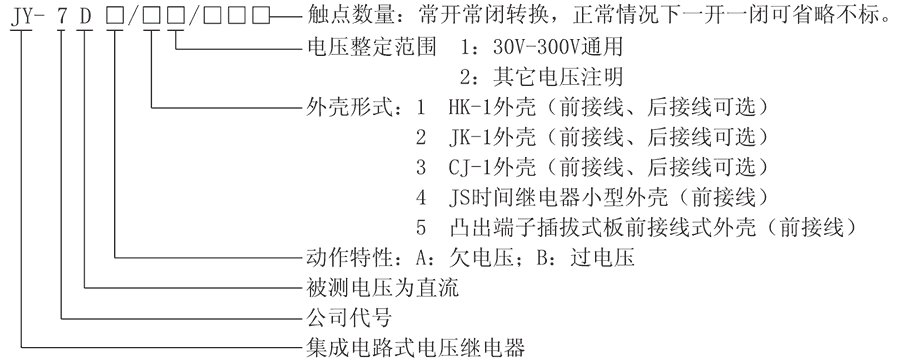

JY-7DB/3型號及其含義

主要特點

■整定方便，采用三位撥碼開關整定電壓值，直觀方便，無須校驗。
■帶輔助電源電壓繼電器整定范圍：30~300V。
■帶輔助電源電壓繼電器，輔助電源采用開關電源工作方式。
■JY-7DB/3電壓繼電器精度高、級差小、誤差小。
■可靠性高，無抖動，無拒動，動作快，返回系數高。

JY-7DB/3整定范圍及返回系數

型號	動作方式	整定范圍	返回系數	返回時間
JY-7DA/1	欠電壓繼電器	30V~300V	1.04~1.08	<27ms
JY-7DA/2	欠電壓繼電器	30V~300V	1.04~1.08	<27ms
JY-7DA/3	欠電壓繼電器	30V~300V	1.04~1.08	<27ms
JY-7DA/5	欠電壓繼電器	30V~300V	1.04~1.08	<27ms
JY-7DB/1	過電壓繼電器	30V~300V	0.94~0.97	<27ms
JY-7DB/2	過電壓繼電器	30V~300V	0.94~0.97	<27ms
JY-7DB/3	過電壓繼電器	30V~300V	0.94~0.97	<27ms
JY-7DB/5	過電壓繼電器	30V~300V	0.94~0.97	<27ms

JY-7DB/3電壓繼電器工作原理

被測電壓經過電阻分壓取樣后，得到與被測電壓成比例的取樣電壓Ui，然后經過撥盤整定，再進行整流濾波，得到直流Uo，在邏輯回路將Uo與門坎電壓Uz進行比較。對欠電壓繼電器，若Uo>Uz，則出口繼電器不動作；若Uo<Uz，則出口繼電器動作。對過電壓繼電器，若Uo<Uz，則出口繼電器不動作；若Uo>Uz，則出口繼電器動作。JY-7DB/3電壓繼電器在輔助電源上電瞬間，防抖動電路工作，封鎖出口繼電器，大約有1.5秒種。

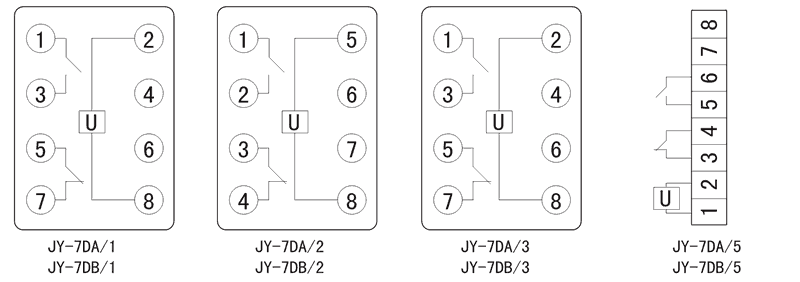

JY-7DB/3接線圖

JY-7DB/3技術參數

額定參數
輔助電源	DC48V~300V
過電壓返回系數	0.94~0.97
欠電壓返回系數	1.04~1.08
過電壓動作時間	1.2倍整定值<25ms，2倍整定值<20ms
欠電壓動作時間	0.5倍整定值<20ms
返回時間	<27ms
功耗	<5W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大于120%額定電壓
工作位置	任意
周圍磁場強度	小于0.5mT
環境相對濕度	不大于90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大于2500 米
